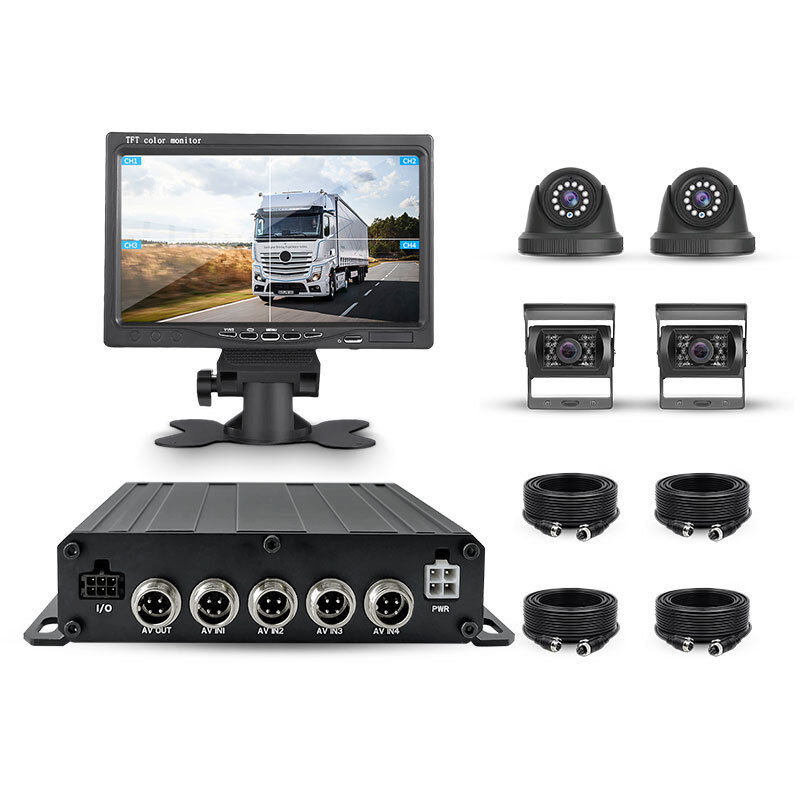

การออกแบบอุตสาหกรรม 2 USB 4G DVR มือถือ รองรับ 4G GPS LAN หน้าที่เตือนการสูญเสียวิดีโอ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | OEM/ODM |
| ได้รับการรับรอง: | CE, ROHS FCC |
| หมายเลขรุ่น: | MD268-8CH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1pc |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ขนาดกล่องของขวัญ:16*15*7.5cm |
| เวลาการส่งมอบ: | ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 5000/ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| LCD รับแรงดันไฟฟ้า: | 1,000mA | ปณิธาน: | 1080p |
|---|---|---|---|
| ตัวรับสัญญาณหนึ่งตัวส่งหลายตัว: | ตัวรับสัญญาณหนึ่งตัวพร้อมตัวส่งสัญญาณสี่ตัว จอแสดงผลแบบสลับได้ | ||
| เน้น: | เครื่องบันทึกเสียงมือถืออุตสาหกรรม 4G,2 USB 4G มือถือ DVR,GPS LAN 4G โทรศัพท์มือถือ DVR |
||
รายละเอียดสินค้า
คุณสมบัติมีดังนี้:
- โครงสร้างหล่อแบบ Die casting, การออกแบบอุตสาหกรรม, มั่นคงและเชื่อถือได้, ติดตั้งง่าย
- วิดีโอใช้รูปแบบการเข้ารหัส H.265 มาตรฐานสากล และเสียงใช้การเข้ารหัส G711a รองรับได้สูงสุด 8 ช่อง
- แหล่งจ่ายไฟสำหรับยานยนต์ระดับมืออาชีพ สามารถปรับให้เข้ากับการป้อนแรงดันไฟฟ้าที่กว้างเป็นพิเศษ 8 ถึง 36V พร้อมวงจรป้องกันหลายแบบ เช่น เกินพิกัด/ไฟฟ้าลัดวงจร/การเชื่อมต่อย้อนกลับ
- อินเทอร์เฟซอินพุตและเอาต์พุตแบบปลั๊กสำหรับใช้งานการบินที่เชื่อถือได้สูง ติดตั้งและเสียบได้ง่าย และมีประสิทธิภาพในการป้องกันการป่าเถื่อนที่แข็งแกร่งขึ้น
- รองรับอินพุตวิดีโอและเสียง 8 ช่อง อัตราเฟรมและคุณภาพของภาพปรับได้
- รองรับ HDD/SSD ขนาด 1x2.5 นิ้ว + การจัดเก็บข้อมูลการ์ด TF 1x
- มีตัวเก็บประจุ Farad ในตัว วิดีโอมีฟังก์ชันป้องกันการปิดเครื่อง
- รองรับฟังก์ชันการแจ้งเตือนการสูญเสียวิดีโอ
- การปิดเครื่องล่าช้าแบบอิสระ สามารถรองรับระบบให้ทำงานต่อไปได้หลังจากปิดเครื่องยนต์ของรถยนต์ สามารถตั้งเวลาหน่วงได้ด้วยตัวเอง
- รองรับแพลตฟอร์มไคลเอนต์ CMS ให้ฟังก์ชันต่างๆ เช่น การเล่น การวิเคราะห์ การจัดการ ฯลฯ
- รองรับ HDD/SSD, การ์ด TF และดิสก์ U เพื่ออัปเกรดเฟิร์มแวร์ รองรับการอัปเกรดเฟิร์มแวร์ระยะไกลผ่านเครือข่าย
- รองรับพอร์ต USB 2 พอร์ต ด้านหน้าสามารถเชื่อมต่อกับไดรฟ์ USB เพื่อส่งออกวิดีโอหรืออัปเกรดเฟิร์มแวร์ และด้านหลังสามารถเชื่อมต่อกับกล่องกันไฟเพื่อสำรองวิดีโอ
- รองรับอินพุตสัญญาณเตือน 8 x IO, เอาต์พุตสัญญาณเตือน 2 x IO
- รองรับ 2 x RS232 และ 1 x RS485
- ใส่หูโทรศัพท์อินเตอร์คอมสำหรับการสื่อสารสองทางระหว่างแพลตฟอร์มและอุปกรณ์
- รองรับความเร็วรถแบบพัลส์ ตัวเลือก
- รองรับ 4G, GPS, LAN(RJ45)
- ฟังก์ชัน WiFi ตัวเลือก
แผงด้านหน้า
แผนผังลักษณะที่ปรากฏของแผงด้านหน้า
| อนุกรม | ชื่อ | พิมพ์ลายไหม | คำอธิบายโดยละเอียด |
|
|
ตัวรับสัญญาณระยะไกล | IR | ตัวรับสัญญาณอินฟราเรด ใช้สำหรับรับสัญญาณรีโมทคอนโทรล |
| ② | ไฟ LED แสดงสถานะ | PWR | ไฟ LED แสดงสถานะเปิด/ปิดเครื่อง LED ติดเมื่อแหล่งจ่ายไฟเป็นปกติ |
| GPS | ไฟแสดงสถานะ GPS ไฟติดค้างเมื่อ GPS ทำงานตามปกติ และกะพริบเมื่อไม่มีสัญญาณ | ||
| ODM | ระบุการทำความร้อนหรือฟังก์ชันอื่นๆ | ||
| ALM | ไฟ LED แสดงสถานะสัญญาณเตือน LED ติดเมื่อมีการสร้างสัญญาณเตือน | ||
| HDD | ไฟ LED แสดงสถานะ HDD LED ติดค้างเมื่อ HDD ถูกรับรู้ กะพริบเมื่อเขียน | ||
| TF | ไฟ LED แสดงสถานะการ์ด TF LED ติดค้างเมื่อการ์ด TF ถูกรับรู้ กะพริบเมื่อเขียน | ||
| REC | ไฟ LED แสดงสถานะวิดีโอ กะพริบเมื่อบันทึก | ||
| NET | ไฟแสดงสถานะเครือข่าย ไฟจะติดค้างเมื่อเชื่อมต่อเครือข่ายสำเร็จ และกะพริบเมื่อไม่ได้เชื่อมต่อเครือข่าย | ||
| ③ | ล็อคอิเล็กทรอนิกส์ | LOCK | เมื่อล็อคอิเล็กทรอนิกส์ถูกล็อค MDVR จะเปิดโดยอัตโนมัติ เมื่อเปิดล็อคอิเล็กทรอนิกส์ MDVR จะปิดโดยอัตโนมัติ |
| ④ | พอร์ต USB | USB | ใช้สำหรับสำรองไฟล์และอัปเกรดเวอร์ชันเฟิร์มแวร์ |
| ⑤ |
กล่อง HDD พอร์ตการ์ด TF พอร์ตซิมการ์ด |
เปิดแผงอินเทอร์เฟซผ่านล็อคอิเล็กทรอนิกส์ ใส่ HDD/SSD, การ์ด TF และซิมการ์ด เมื่อล็อคอิเล็กทรอนิกส์ถูกล็อค โปรดอย่าเปิดแผงอินเทอร์เฟซด้วยกำลัง มิฉะนั้นจะทำให้เครื่องเสียหาย |
แผงด้านหลัง
ลักษณะที่ปรากฏของแผงด้านหลัง
| อนุกรม | ชื่อ | พิมพ์ลายไหม | คำอธิบาย |
| ① | พอร์ตอินพุต AV | AV IN1 | อินเทอร์เฟซอินพุตเสียงและวิดีโอ 1CH~2CH |
| AV IN2 | อินเทอร์เฟซอินพุตเสียงและวิดีโอ 3CH~4CH | ||
| AV IN3 | อินเทอร์เฟซอินพุตเสียงและวิดีโอ 5CH~6CH | ||
| AV IN4 | อินเทอร์เฟซอินพุตเสียงและวิดีโอ 7CH~8CH | ||
| ② | LAN | LAN | พอร์ตเครือข่ายแบบมีสาย สามารถเชื่อมต่อกับเครือข่ายแบบมีสายหรือกล้อง IP |
| ③ | กล่องกันไฟ | USB | กล่องกันไฟภายนอก วิดีโอกู้คืนความเสียหาย |
| ④ | ลำโพง | SPK | เชื่อมต่อหูโทรศัพท์อินเตอร์คอมหรือลำโพง |
| ⑤ | พอร์ตเอาต์พุต CVBS | AV OUT | อินเทอร์เฟซเอาต์พุตเสียงและวิดีโอ CVBS |
| ⑥ | พอร์ต IO/Serial | IO/Serial | อินพุต 8xI/O, เอาต์พุต 2xI/O, 2xRS232, 1xRS485, ความเร็วพัลส์ 1x |
| ⑦ | พอร์ตเสาอากาศ 4G | 4G | เสาอากาศ 4G พิเศษภายนอก ควรวางในที่ที่ไม่มีการป้องกันและรบกวน |
| ⑧ | พอร์ตเสาอากาศ WiFi | WiFi | เสาอากาศ WiFi พิเศษภายนอก ควรวางในที่ที่ไม่มีการป้องกันและรบกวน ตัวเลือก |
| ⑨ | พอร์ตเสาอากาศ GPS | GPS | เสาอากาศ GPS พิเศษภายนอก ควรวางในที่ที่ไม่มีการป้องกันและรบกวน |
| ⑩ | พอร์ตเอาต์พุต VGA | VGA | อินเทอร์เฟซเอาต์พุตเสียงและวิดีโอ VGA |
| ⑪ | พอร์ตไฟ | DC8-36V | พอร์ตอินพุตไฟ |
คำจำกัดความของอินเทอร์เฟซไฟ
| แผนผังพิน | คำจำกัดความของพิน | ||
|
1 | 2 | 3 |
| PWR- | PWR+ | ||
| 4 | 5 | 6 | |
| PWR- | PWR+ | ACC | |
1.2.3คำจำกัดความของอินเทอร์เฟซ I/O
ไดอะแกรมอินเทอร์เฟซ I/O:
คำจำกัดความของพินโดยละเอียดมีดังนี้ (RS485 ถูกสงวนไว้และไม่ใช่มาตรฐาน):
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| ขาว | ขาว | ขาว | ขาว | ดำ | แดง | เทา | น้ำตาล | น้ำตาล | แดง | เหลือง |
| ALM IN2 | ALM IN4 | ALM IN6 | ALM IN8 | GND | DC12V | RS485-B | RS232-2-RX | RS232-1-RX | DC5V | ความเร็วพัลส์ |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 20 |
| ขาว | ขาว | ขาว | ขาว | เขียว | ดำ | เทา | ม่วง | ม่วง | ดำ | น้ำเงิน |
| ALM IN1 | ALM IN3 | ALM IN5 | ALM IN7 | ALM OUT1 | GND | RS485-A | RS232-2-TX | RS232-1-TX | GND | ALM OUT2 |
